頭顱放射治療定位裝置

CT掃描與三維圖像獲取：

首先進行頭部的CT掃描，獲取頭部的三維CT圖像。這一步驟是為了獲得患者頭部的詳細結構信息，為后續的定位和治療計劃提供精確的解剖數據。

定位標記點：

在頭部皮膚上標記數個特定的點，作為定位標記點。這些標記點在后續的圖像重建和分析中起到關鍵作用，幫助確定頭部的三維位置和方向。

計算機重建與分析：

將CT圖像導入到計算機中進行圖像重建和分析，得出頭部的三維圖像數據。這一步驟涉及到對CT圖像的數字化處理，構建出精確的三維解剖模型，為后續的精準定位提供可視化參考。

頭顱定位：

將定位標記點在計算機中與CT圖像相匹配，確定頭部的三維位置和方向。這一步驟確保了放射治療的位置和方向的精確性，為放射治療計劃的制定提供了基礎。

放射治療計劃：

根據頭部的三維位置和方向，進行放射治療計劃，確定放射治療的位置和方向。治療計劃包括照射劑量、照射野、治療次數等關鍵參數。

定位裝置操作：

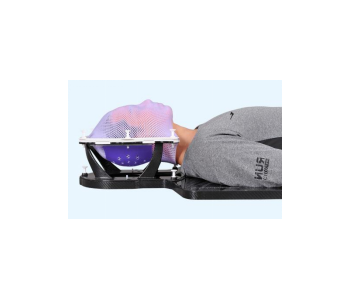

將定位裝置放置于頭部，通過固定夾持機構將頭部固定在定位裝置上，確保放射治療的位置和方向不變。這一步驟是為了在實際治療過程中保持頭部的精確位置，減少因患者移動導致的位置偏差。

光學定位系統：

對于一些高端的放射治療定位裝置，可能包含光學定位系統，通過投影或掃描技術，將光學信號轉化為患者位置和姿態信息。這涉及到標記點的識別和輔助導航的計算，系統在患者體表或內部放置標記點，通過拍攝患者體表或內部標記點的影像，系統可以識別標記點的位置和姿態。

精確瞄準與治療：

通過上述步驟，放射治療定位裝置能夠精確地確定頭部放療的位置和方向，提高治療的準確性和效果。

精確性：

設計用于精確定位腫瘤或其他治療區域，確保放射治療的準確性。

穩定性：

在治療過程中，裝置能夠穩定地固定患者頭部，減少因患者移動導致的位置偏差。

舒適性：

考慮到患者需要長時間保持同一姿勢，裝置設計時會考慮到舒適性，以減少患者的不適。

靈活性：

能夠適應不同患者頭部的形狀和大小，以及不同治療角度的需求。

操作簡便：

設計易于操作，醫生和技術人員可以快速準確地設置和調整裝置。

兼容性：

與多種放射治療設備兼容，包括傳統的X射線、伽瑪刀、質子治療等。

安全性：

裝置設計符合醫療安全標準，確保患者在治療過程中的安全。

自動化：

一些高端定位裝置具備自動化功能，可以自動調整到預設的位置和角度。

圖像引導：

集成圖像引導技術，可以在治療前和治療中進行成像，以驗證和調整治療位置。

可重復性：

裝置設計允許在多次治療中重復使用，保持一致的定位精度。

減少副作用：

通過精確定位減少對周圍正常組織的照射，從而減少治療的副作用。

經濟性：

雖然初期投資可能較高，但長期來看，精確的放射治療可以減少無效治療，降低整體醫療成本。

患者友好：

設計考慮到患者的心理和生理需求，以提高患者的治療體驗。

數據記錄：

一些裝置能夠記錄治療過程中的位置和角度數據，便于后續分析和質量控制。

頭架：用于固定患者頭部，確保在放射治療過程中頭部保持穩定不動。頭架的設計通常需要適應不同形狀和大小的頭部，以確保固定效果。

耳夾和頦架：這些部件用于分別固定患者的耳朵和下頜骨，通過角度的調整來確保放射線以正確的方向和角度照射到目標區域。

支撐柱和機械臂：部分定位裝置可能包含支撐柱和機械臂，用于支撐和精確調整放射源的位置。

動力源：為機械臂和支撐柱提供動力，確保定位裝置的精確移動和調整。

電動治療床：用于調整患者體位，以便更好地接受放射治療。

治療裝置：放射源或放射治療設備，用于發射放射線進行治療。

治療控制裝置：用于控制放射治療的劑量、時間和方向等參數。

導線：連接各個組件，確保信號和電源的傳輸。

底座：為整個定位裝置提供穩定的支撐，確保在治療過程中的穩定性。

激光定位系統：部分放射治療定位裝置可能包含激光定位系統，用于輔助確定放射治療的精確位置。

圖像引導系統：一些高端的放射治療定位裝置可能配備圖像引導系統，通過實時成像技術來監測和調整治療位置。

頭頸部腫瘤治療：

該裝置廣泛應用于頭頸部腫瘤的放射治療，包括顱內腫瘤、腦出血、腦血管瘤、腦筋膜瘤、腦轉移瘤等頭頸部疾病。

腦部疾病治療：

對于腦部疾病，如腦梗死等，頭顱放射治療定位裝置能夠精確定位和固定患者的頭部，確保放射源能準確照射到需要治療的區域。

顱骨骨折治療：

在顱骨骨折的治療中，該裝置也有很好的療效，通過精確定位和固定頭部，保護周圍正常組織免受傷害。

放射治療輔助定位：

在放射治療中，頭顱放射治療定位裝置用于準確定位頭顱部位，以確保放射劑量準確、無誤，減小周圍健康組織的傷害。

乳腺癌定位：

對于乳腺癌患者，該裝置可以用于定位，通過調節有機玻璃棒的位置，滿足不同乳腺癌患者的要求。

胸部腫瘤定位：

對于胸部腫瘤患者，該裝置可以采用兩臂上舉的擺位姿式，雙手分別握住有機玻璃棒，以實現不同身體部位的射線入射，為治療計劃的設計提供更多的射線入射角度。

提高擺位精度和重復性：

通過使用頭顱放射治療定位裝置，可以提高擺位精度和重復性，保證放射治療的準確性，提高放療質量。

減少患者精神負擔：

避免在患者面部劃射野框，減少患者的精神負擔。

改善照射劑量分布：

對于胸部腫瘤患者，采用低密度材料的楔形胸枕，使得照射劑量分布得以改善。

體模配準精度的定量驗證：

對于顱骨SRT（立體定向放射治療），所采用的剛性配準算法在配準體模中的配準誤差應在1mm以內。這意味著在臨床實踐中，每一個治療計劃的MRI-CT注冊都必須由具有委員會認證的臨床專家進行定性驗證，以確保配準精度。

圖像獲取符合操作規范：

患者擺位的準確性是評估定位精度的重要維度。例如，患者體位擺放合適，無明顯偏斜是評價標準之一。

掃描床和激光定位系統的機械精度和運動精度：

應達到相關標準（GB/T 17856、WS 519、WS/T 263、地方標準《放射治療 CT 模擬定位系統質量控制檢測規范》的要求）。

最薄掃描層厚和圖像重建矩陣：

最薄掃描層厚應≤0.2cm、圖像重建矩陣應≥512×512。

CT值范圍：

CT值范圍應從-1000到+3000（12bit）。

放療專用MRI模擬定位系統基本配置參數要求：

物理孔徑應≥70cm、真實掃描視野FOV應≥50cm；核磁兼容的外置激光定位系統；核磁兼容的放療專用平板床，進床精度在±0.2cm誤差范圍內。

可移動激光燈基本要求：

移動距離：-30cm至30cm；定位精度：±0.1cm；投射精度≤0.1cm。

圖像配準條件對頭頸部CBCT引導放療精度影響：

在頭頸部CBCT或CT圖像配準中將顱頂包含進配準范圍內能顯著提高配準的精度。采用1mm層厚圖像配準的誤差可以控制在1mm內。
